Werkstatt Tipp – 19″ Holzcase zur Aufnahme von 19″ Montagerahmen
- Author/Ersteller: tokabln
- Eingestellt von: tokabln
Anbei eine kleine Dokumentation zur Herstellung eines 19″ Holzcase in das ein 19″ Montagerahmen z.B. für den BMZ MFA Computer eingebaut werden kann.
Viel Spaß beim basteln – TOKABLN aka Torsten
Ethernet AUI zu AUI Kreuzkabel
Für eine Direktverbindung zwischen zwei Ethernet AUI Anschlüssen, beispielsweise zwischen einem Rechner und einem Hub mit AUI Anschluss braucht es folgendes Kabel:
(Angaben ohne Gewähr)
Stecker für Stromanschlüsse in IBM-PCs
Die Vielfalt der Stromanschlüsse in IBM PCs und kompatiblen Rechnern sorgt gern für Verwirrung. Wir haben hier die wichtigsten Informationen zusammengestellt:
Übersicht

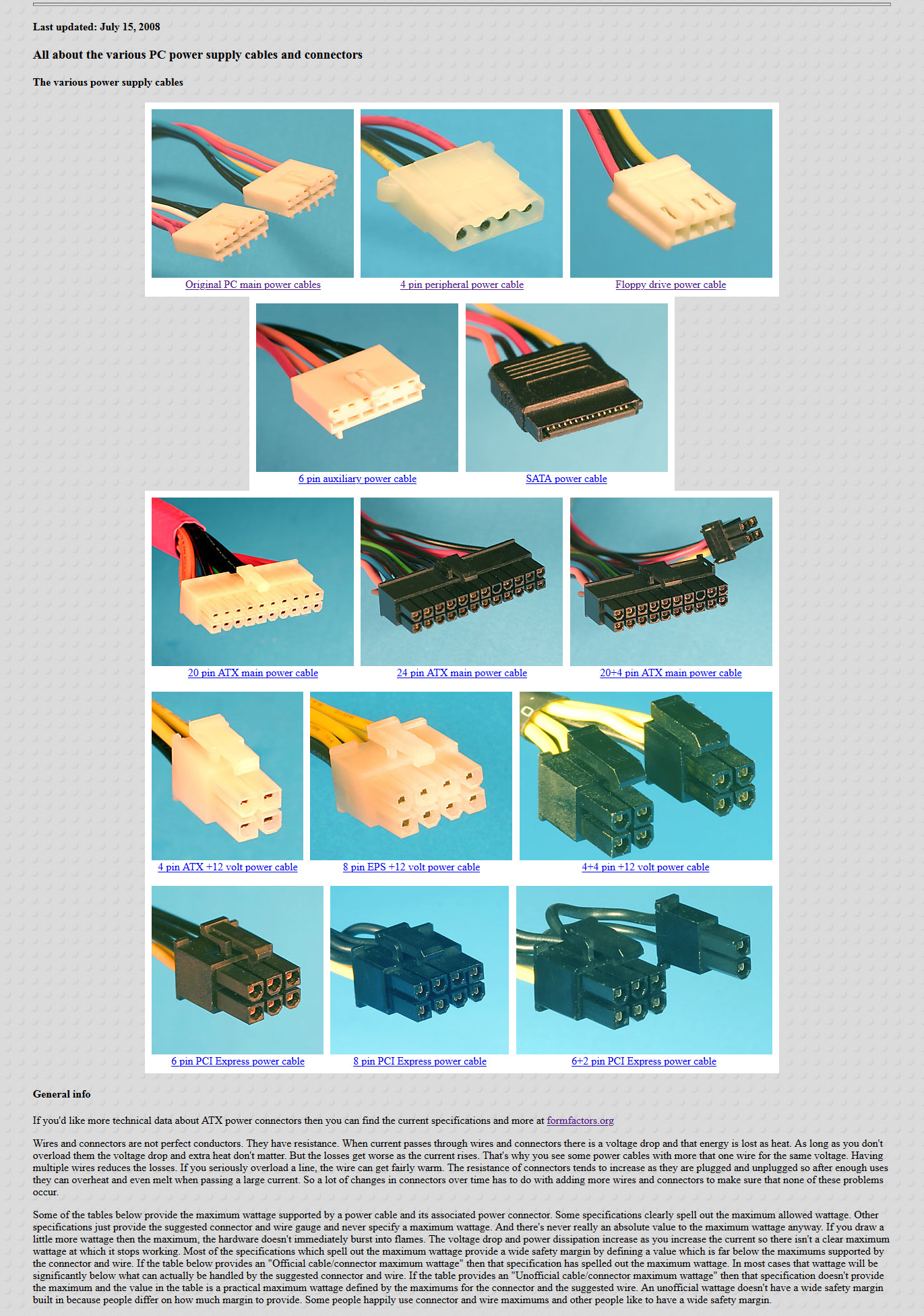

- Übersichtsbilder (JPG-Grafik)
- Stecker und Jahr der Vorstellung (JPG-Grafik)
- Original PC Motherboard-Anschluss (JPG-Grafik)

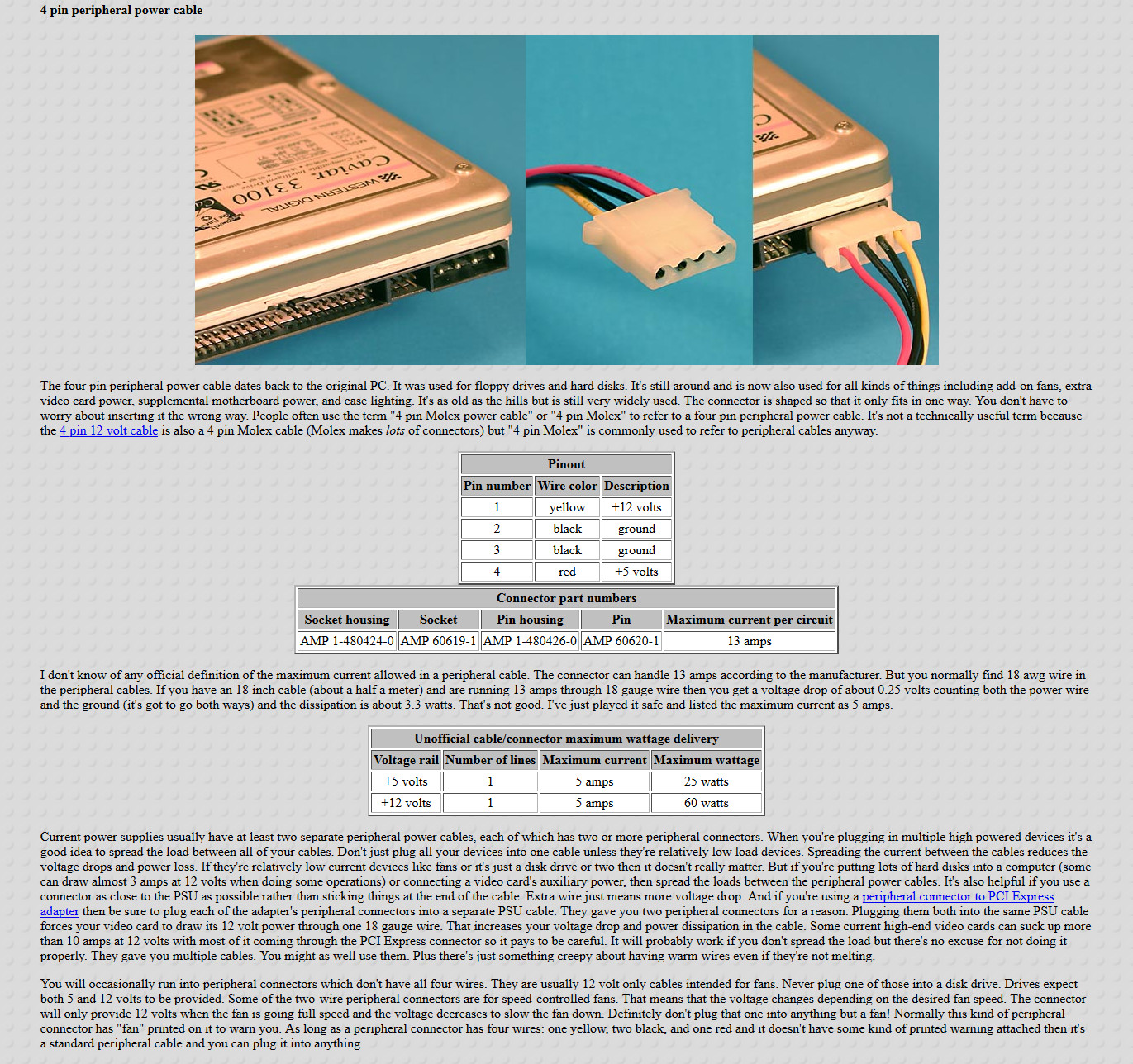

- 4-Pin Peripherie-Anschluss (JPG-Grafik)
- Anschluss Floppy-Laufwerk 3,5 Zoll (JPG-Grafik)
- Anschluss Floppy-Laufwerk 3,5 Zoll und 5,25 Zoll (JPG-Grafik)
- 6-Pin Zusatz-Stromkabel (alte AMD Motherboards) (JPG-Grafik)
- SATA Stromanschluss (JPG-Grafik)
- 20-Pin ATX Motherboard-Anschluss (JPG-Grafik)
- 24-Pin ATX Motherboard-Anschluss (JPG-Grafik)
- 20+4-Pin ATX Motherboard-Anschluss (JPG-Grafik)
- 4-Pin ATX +12V Kabel (JPG-Grafik)
- 8-Pin EPS +12V Kabel (JPG-Grafik)
- 4+4 Pin +12V Kabel (JPG-Grafik)
- 6-Pin PCI Express Stromkabel (JPG-Grafik)
- 8-Pin PCI Express Stromkabel (JPG-Grafik)
- 6+2-Pin PCI Express Stromkabel (JPG-Grafik)
Abmessungen
Die folgenden ZIP-Files enthalten Grafiken mit den genauen Abmessungen einzelner Stecker.
Amstrad NC100 Surgical Guide (by Hans-Jürgen Böhling)
- Author/Ersteller: Hans-Jürgen Böhling
- Bereitgestellt von: explit
- Eingestellt von: tokabln
Die Anleitung enthält viele wichtige technische Daten des Amstrads NC100.
DEC VAX Kabelbelegungen
Hier sind die Pinbelegungen (Pinout) für einige gebräuchliche Kabel an DEC VAX Systemen.
H8571-F
BC16E und BN24H
Das BC16E ist DAS Standardkabel in der PDP11, VAX und Alpha Welt. In Verbindung mit dem H8571-J geht es beispielsweise mit einer VAXstation 4000 direkt auf einen PC mit Terminalemulation.
H8585-AA
H8585-AC
H8571-J und H8572-00
Werkstatt Tipp – Der Formkabelbaum – Historische Herstellung mit Abbindegarn
- Author/Ersteller: tokabln
- Eingestellt von: tokabln
In der Elektrotechnik wurden/werden Formkabelbäume (nachfolgend als Kabelbaum bezeichnet) unterschiedlichster Art eingesetzt um innerhalb von Geräten einzelne Module oder Betriebsmittel miteinander zu verbinden. Dadurch können Geräte servicefreundlicher und rationeller gefertigt werden (Herstellung größerer Stückzahlen durch angelernte Arbeitskräfte). Diese Unterlage soll Ihnen beim Erstellen von Kabelbäumen helfen. Hierbei geht es nicht um moderne Kabelbäume wie sie z.B. heute in Automobilen vorkommen, sondern um Kabelbäume welche mit einer sogenannten Abbindeschnur/Abbindegarn manuell hergestellt wurden. Diese Form der Technik befindet/befand sich in alten Telefonanlagen, Röhrengeräten, historischen Computern und dergleichen. Wir reden hier über einen Zeitraum beginnen ca. 1920ziger Jahre bis rein in die 1970ziger Jahre. Sinn und Zweck dieser Kabelbäume und das gilt für die heutigen mit Kabelbindern oder Gewebeband gefertigten Kabelbäume auch, ist die saubere und einfache Implementierung in Geräte/Anlagen und ähnlichen Systemen, sowie die damit verbundene Servicefreundlichkeit.
Mit Abbindegarn oder Wachsschnur hergestellte Kabelbäume sind also ein Relikt der Vergangenheit gleichwohl man sie heute durchaus noch im Bereich Aerospace bzw. Flugzeugbau findet.
Dieses Dokument dient also mehr der Archivierung dieser alten Technik, soll aber gleichzeitig Enthusiasten dabei helfen alte Geräte im Rahmen einer Aufarbeitung/Restaurierung wieder zu neuem Glanz und Funktion zu verhelfen.
Ich wünsche viel Spaß dabei, TOKABLN aka Torsten
IBM Kompatibel – ACCURA 101 Laptop – (hörbar) pulsierendes Schaltnetzteil – Reparatur
- Author/Ersteller: tokabln
- Eingestellt von: tokabln
VORSICHT
Schaltnetzteile arbeiten mit sehr hohen Spannungen und geladene Kondensatoren können empfindliche Verletzungen hervor rufen. Zunächst sind solche Bauteile zu entladen. Aber bitte nicht mit einem an die Pins als Brücke gehaltenen Schraubendreher. Dies könnte einen bis dahin funktionierenden Kondensator beschädigen. Besser man greift zu einem Entlade-Widerstand (z.B. 1MOhm/5W) mit auf beiden Seiten angelöteten und durch Schrumpfschlauch gegen Berührung geschützten Leitungen, die an die Anschlusspins der Kondensatoren, zur Entladung selbiger, gehalten werden.
Reparaturen an Netzteilen sollten daher nur von fachkundigen Menschen durchgeführt werden!
Ein pulsierendes Schaltnetzteil deutet darauf hin, das auf der Sekundärseite ein Kurzschluss vorhanden ist. Meist geht dies einher mit in die Jahre gekommenen ausgetrockneten Elektrolyt-kondensatoren. Aber auch Gleichrichterdioden können durchlegiert (sprich beschädigt) sein. Beide Bauteile lassen sich relativ rasch durch eine ohmsche Messung überprüfen. Im Fall eines direkten Durchgangs (gemessen an den jeweiligen Anschlusspins), kann man davon ausgehen das das Bauteil, welches den Kurzschluss erzeugt, gefunden wurde. Im Schaltnetzteil verbaute Tantalkondensatoren sind dabei durchaus auch Kandidaten die einen Kurzschluss herbei führen können. Also auch diese überprüfen.
Zeigt das Schaltnetzteil dieses Problemverhalten nur im am Verbraucher angeschlossenen Zustand, ist wohl nicht das Netzteil defekt, sondern der Kurzschluss liegt im Verbraucher selbst. In meinem Fall zeigte das Netzteil das pulsierende Verhalten sowohl im am Verbraucher angeschlossenen wie auch im nicht angeschlossenen Zustand. Damit war klar, das hier das Netzteil ein Problem hatte.
Es gibt einen speziellen Elko, der beim Einschalten den PWM Controller versorgt. Falls dieser Kondensator defekt ist kommt es dazu, dass die Schaltung kurz anläuft und sofort (da die Versorgung des Controller-IC zusammenbricht) wieder abschaltet. Dieser Elko ist oft im Bereich 47-100uF groß. Hier unbedingt einen Typen mit Low ESR und 105°C Spezifikation nehmen. Der Kondensator lässt sich mit etwas Mühe über das Datenblatt des Controller-IC finden, da er parallel zu den Versorgungspins liegt. Allgemein gilt: sollen Elektrolytkondensatoren ersetzt werden, bitte auch auf Grund der Wärmeentwicklung im Netzteil immer Typen mit Low ESR und 105°C Spezifikation nehmen. Bitte nicht vergessen, die maximale Spannung vom auszutauschenden Kondensator beachten und einen passenden Ersatz mit gleicher oder höherer Spannungsfestigkeit einsetzen.
Nach langwieriger Suche, die Kondensatoren hatte ich bereits vor 2 – 3 Jahre getauscht und das Netzteil arbeitete seitdem einwandfrei, stellt sich heraus, das der LDO Regler vom Typ TL431C scheinbar durch die Erneuerung der Kondensatoren im Laufe der Zeit überbelastet und durchgebrannt ist. Dies habe ich nur durch Zufall entdeckt, da 2 Anschlussbeinchen statt metallisch blank schwarz waren und eines davon vom Gehäusekörper abgetrennt war (siehe Bild des ausgelöteten LDO).
Nach Austausch dieses Reglers arbeitet das Schaltnetzteil nun wieder zur vollen Zufriedenheit und das Laptop startet.
